PROcompact-S

De snelle en compacte aanbouw zaagkloofmachine
voor professioneel gebruik

Bekijk de technische specificaties

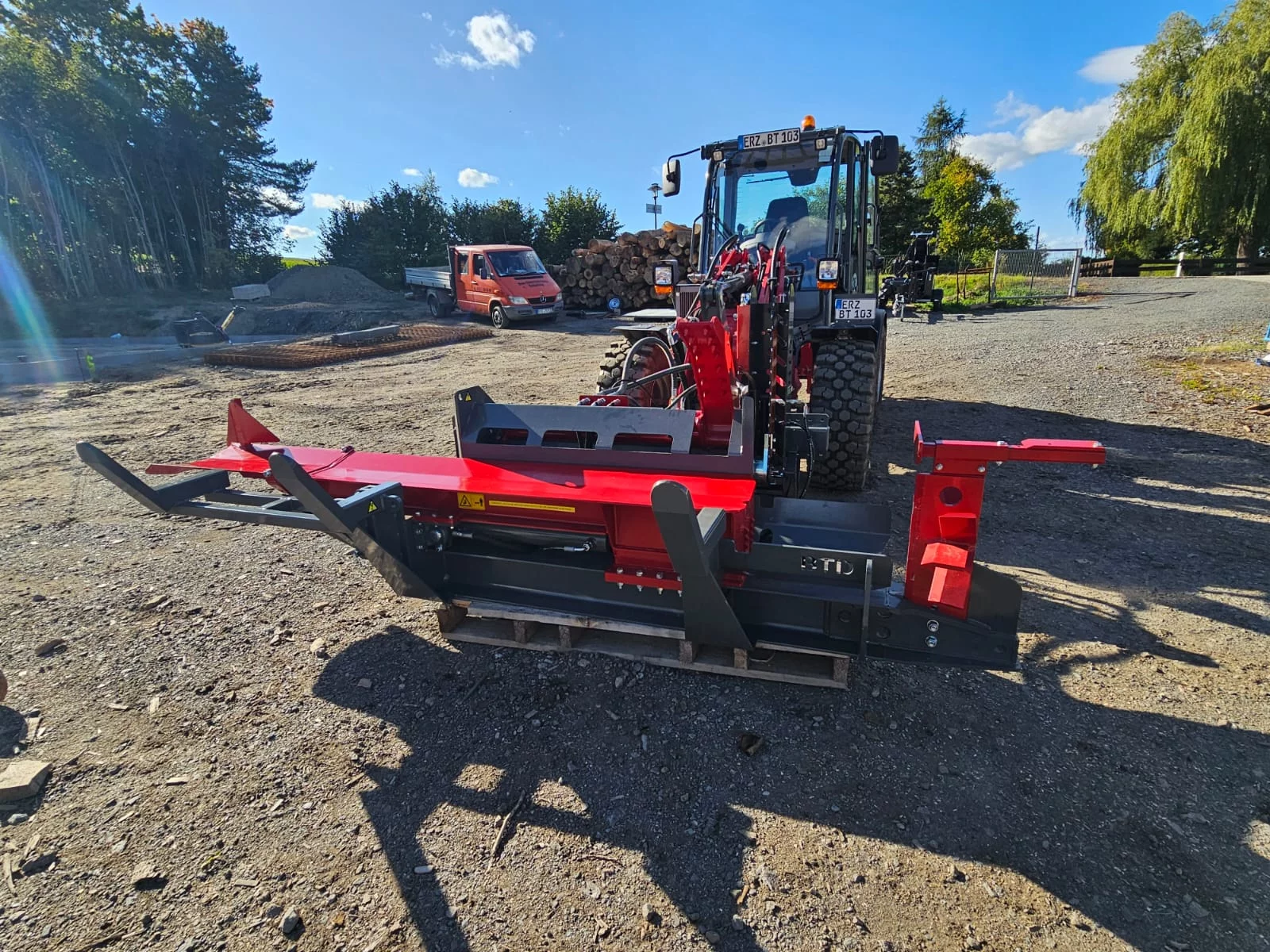

BTD houtklover bevestigd aan een loader, opgesteld op een terrein met stapels boomstammen op de achtergrond
Bekijk de technische specificaties

De PROcompact-S – compact gebouwd voor hogere capaciteit

De PROcompact-S is de krachtige en snelle aanbouw zaagkloofmachine voor professionals die een compacte machine willen combineren met een hogere verwerkingscapaciteit. De machine is ontwikkeld voor basisvoertuigen met voldoende hydraulisch vermogen en is geschikt voor onder andere midi-graafmachines, shovels, tractoren en vergelijkbare voertuigen.

Met een capaciteit van circa 4–7 m³ per uur en een standaard stamlengte van 4 meter biedt de PROcompact-S hoge prestaties zonder het compacte karakter van de PROcompact-serie te verliezen.

Krijg een impressie van de machine in actie

Hoofdkenmerken van de PROcompact-S

  • Productiecapaciteit: ca. 4–7 m³ per uur
  • Stamdiameter: 15–40 cm
  • Max. stamlengte: 4 m standaard
  • Afkortlengte: 23–50 cm
  • Kloofkracht: 13–15 ton
  • Hydraulisch debiet: vanaf 55 l/min, begrensd
  • Mechanische mesverstelling: 8-voudig kloofmes standaard
  • PLC-besturing met display voor een overzichtelijke bediening
  • Draadloze bediening met twee joysticks en cyclusknop
  • Eénpersoonsbediening voor een efficiënt werkproces
BTD PROcompact-S professionele aanbouw-zaagkloofmachine

Wat maakt de PROcompact-S uniek?

Uitvoeringen en technische mogelijkheden

De PROcompact-S kan worden afgestemd op verschillende toepassingen en gewenste formaten brandhout. De machine is standaard uitgerust met een 8-voudig kloofmes, geschikt voor stammen tot 4 meter lengte en voorzien van de SHORT/LONG-functie voor sneller zagen en kloven bij kortere zaaglengtes.

Daarnaast zijn een 4- en 6-voudig kloofmes optioneel verkrijgbaar. Hieronder vindt u een overzicht van de kloofmogelijkheden, afkortlengtes, hydrauliek, besturing, bediening en andere belangrijke technische functies van de PROcompact-S.

Kloofmessen

Verschillende kloofmessen voor het gewenste brandhoutformaat

SHORT/LONG

Sneller zagen en kloven bij kortere zaaglengtes

Afkortlengte

Traploos instelbare afkortlengte van 23–50 cm

Hydrauliek

Aankoppeling via hydraulisch systeem van het basisvoertuig

Besturing & bediening

PLC-besturing met display en draadloze bediening

Persblok

Stampositionering en kloven geïntegreerd in één systeem

Specificaties

Technische gegevens van de PROcompact-S

4-voudig kloofmes

Voor grotere stukken brandhout is de PROcompact-S optioneel uit te rusten met een 4-voudig kloofmes. Hiermee wordt iedere houtschijf in vier delen gekloofd.

Het kloofmes is handmatig verstelbaar en wordt met een penvergrendeling in de gewenste positie vastgezet.

Optioneel verkrijgbaar voor de PROcompact-S.

4-voudig verstelbaar kloofmes voor de BTD PROcompact-S zaagkloofmachine

6-voudig kloofmes

Het 6-voudige kloofmes verdeelt iedere houtschijf in zes delen en is geschikt voor een efficiënte verwerking van brandhout naar een praktisch formaat.

Het kloofmes is handmatig verstelbaar en wordt met een penvergrendeling in de gewenste positie vastgezet.

Optioneel verkrijgbaar voor de PROcompact-S.

6-voudig verstelbaar kloofmes voor de BTD PROcompact-S zaagkloofmachine

8-voudig kloofmes

Het 8-voudige kloofmes verdeelt iedere houtschijf in acht delen en is geschikt wanneer fijner gekloofd brandhout gewenst is.

Het kloofmes is handmatig verstelbaar en wordt met een penvergrendeling in de gewenste positie vastgezet.

Standaard uitgevoerd op de PROcompact-S.

8-voudig verstelbaar kloofmes voor de BTD PROcompact-S zaagkloofmachine

SHORT/LONG-modus voor hogere verwerkingssnelheid

Met de SHORT/LONG-functie kan de PROcompact-S worden afgestemd op de gewenste brandhoutlengte. Via de bediening wordt eenvoudig gekozen tussen de SHORT- en LONG-modus.

Bij zaaglengtes van 23 tot 35 cm kan de machinecyclus worden geoptimaliseerd. Hierdoor kan de PROcompact-S, afhankelijk van de ingestelde zaaglengte, circa 20% sneller werken.

Standaard uitgevoerd op de PROcompact-S en eenvoudig instelbaar via de Siemens LOGO!-besturing.

Afkortlengte eenvoudig instelbaar

De gewenste afkortlengte van het brandhout is eenvoudig via de bediening in te stellen van 23 tot 50 cm. Zo kan de PROcompact-S snel worden aangepast aan verschillende gewenste houtlengtes.

De ingestelde afkortlengte wordt weergegeven op het Siemens LOGO!-display. Voor afwijkende houtmaten kan de instelling eenvoudig worden aangepast.

Flexibel instelbaar voor verschillende lengtes brandhout.

Door BTD ontwikkeld hydraulisch verdeelblok van de PROcompact zaagkloofmachine

Eigen ontwikkelde BTD-hydrauliek

De PROcompact-S is uitgerust met een specifiek door BTD ontwikkeld hydraulisch verdeelblok (manifold). Hierin zijn de hydraulische functies, begrenzingen en instellingen geïntegreerd.

De hydrauliek wordt vooraf door BTD ingesteld en afgestemd op de machine. Hierdoor kan de PROcompact-S na aansluiting op het geschikte basisvoertuig direct worden ingezet.

Robuuste techniek, ontwikkeld voor betrouwbaar professioneel gebruik.

Door BTD ontwikkeld hydraulisch verdeelblok van de PROcompact zaagkloofmachine

BTD-machinebesturing

De PROcompact-S is voorzien van een veilige en overzichtelijke PLC-besturing. De machine wordt bediend met een draadloze afstandsbediening met twee joysticks, waarmee één persoon de belangrijkste machinefuncties kan aansturen.

Met één druk op de knop kan de automatische zaag-kloofcyclus worden gestart. Via het display kunnen onder andere de gewenste afkortlengte en het aantal te verwerken blokken worden ingesteld.

De automatische machinefuncties zijn beveiligd, zodat onbedoelde of foutieve bediening niet direct tot ongewenste machinebewegingen leidt.

Standaard draadloze bediening met automatische zaag-kloofcyclus.

PLC-besturing van BTD PROcompact automatische zaagkloofmachine

Draadloze bediening met joysticks

De PROcompact-S wordt standaard bediend met een draadloze afstandsbediening met twee joysticks. Hiermee kan één persoon de belangrijkste functies van de zaagkloofmachine eenvoudig en overzichtelijk bedienen.

Met de joysticks kunnen de machinefuncties nauwkeurig worden aangestuurd, terwijl de gebruiker bewegingsvrijheid houdt en een goed overzicht over het werkproces behoudt.

Eenvoudige en intuïtieve bediening door één persoon.

Afstandsbediening voor BTD zaagkloofmachines

Persblok met positioneer- en klooffunctie

Bij de BTD machines noemen we de complete beweegbare constructie waarop de stam rust het persblok. Dit persblok wordt aangedreven door een hydraulische cilinder en combineert meerdere functies binnen het zaag- en kloofproces.

Het persblok positioneert de stam tijdens het verwerken en ondersteunt het gecontroleerd doorvoeren en kloven van het hout. Hierdoor kan de machine efficiënt en nauwkeurig werken.



Persblok met positioneer- en klooffunctie van de BTD PROcompact zaagkloofmachine

Opklapbare verlenging voor langere stammen

De PROcompact-S is standaard uitgerust met een opklapbare verlenging voor het verwerken van langere stammen.

Hiermee kunnen stammen tot 4 meter lengte worden verwerkt. De verlenging is geïntegreerd in de machine en kan worden opgeklapt wanneer deze niet nodig is.
Tijdens het transport over de openbare weg blijft zijn totale breedte hierdoor beperkt tot 2.45 meter

Standaard uitgevoerd op de PROcompact-S – voor stamlengtes tot 4 meter.

Opklapbare verlenging voor 4 meter lange stammen op de BTD PROcompact zaagkloofmachine

Technische specificaties

Hieronder vindt u de belangrijkste technische specificaties van de BTD PROcompact-S.

PROcompact-S

Kenmerk Specificatie
Kloofkracht 13–15 ton
Stamdiameter 15–40 cm
Opname stamlengte max. 4 meter, verlenging standaard inbegrepen
Afkortlengte 23–50 cm
SHORT/LONG 23–35 cm
Capaciteit ca. 4–7 m³/uur
Kloofmes standaard 8-voudig
Kloofmessen optioneel 4- en 6-voudig
Mesverstelling Mechanisch
Hydraulisch debiet min. 55 l/min, begrensd
Hydraulische druk 210–250 bar
Hydraulische aansluiting 1/2″ druk + 1/2″ retour + 1/4″ lek
Aandrijving Hydraulisch via het hydraulische systeem van het basisvoertuig
Besturing PLC met display
Draadloze bediening 2 joysticks + cyclusknop
Elektrische aansluiting besturing 3-polig, 12 Vdc / 10 A; 24 Vdc optioneel
Bediening 1 persoon
Geschikte basisvoertuigen Geschikte basisvoertuigen met voldoende hydraulisch vermogen
Gewicht zonder opties ca. 870 kg

PROcompact, PROcompact-S en PROplus uitgebreid vergelijken?

Bekijk de uitgebreide technische specificaties naast elkaar, waaronder capaciteit, hydrauliek, houtverwerking, besturing, kloofsysteem, constructie en zaagtechniek.

Bekijk en vergelijk alle uitgebreide technische specificaties →

Veelgestelde vragen over de BTD PROcompact-S

Verschil tussen PROcompact (S) en PROplus + aansluiten op voertuig

BTD PROcompact, PROcompact-S en PROplus verschillen vooral in hydrauliekbehoefte, productiecapaciteit, kloofkracht en maximale stamdiameter. De PROcompact heeft minimaal 35 l/min nodig en verwerkt stammen tot circa 40 cm, de PROcompact-S minimaal 55 l/min en eveneens tot circa 40 cm. De PROplus heeft minimaal 55 l/min nodig, verwerkt stammen tot circa 45 cm en levert met 16–20 ton de hoogste kloofkracht. De productiecapaciteit ligt respectievelijk rond 3–5, 4–7 en 4–9 m³/u.


Afkortlengte instellen bij je BTD-zaagkloofmachine

Bij BTD zaagkloofmachines kan de afkortlengte worden ingesteld van 23 tot 50 cm, in stappen van 1 cm. Bij korte brandhoutlengtes kan de SHORT/LONG-functie de slag van de kloofcilinder verkorten en de werkcyclus efficiënter maken. De beschikbaarheid hangt af van het model en de uitvoering; bij de PROcompact-S is SHORT/LONG standaard.


Kloofmessen voor jouw BTD-zaagkloofmachine

BTD biedt afhankelijk van het model 4-, 6-, 8- en 12-voudige kloofmessen. De PROcompact wordt standaard geleverd met een 6-voudig mes, de PROcompact-S met een 8-voudig mes, de PROplus met een 6-voudig mes en de TrailerPlus-M met een 8-voudig mes. De keuze van het kloofmes hangt vooral af van houtsoort, stamdiameter, gewenste blokgrootte en productiecapaciteit.


Aan welke eisen moet het basisvoertuig voor een aanbouw-zaagkloofmachine voldoen?

Voor een aanbouw zaagkloofmachine moet het basisvoertuig voldoende hydraulisch debiet, werkdruk, hefvermogen en stabiliteit bieden. De PROcompact heeft minimaal 35 l/min nodig, PROcompact-S en PROplus minimaal 55 l/min. De benodigde werkdruk ligt afhankelijk van het model rond 210 tot 250 bar. Ook een drukloze retour, lekolie-aansluiting en passende mechanische koppeling zijn belangrijk.
