De compacte aanbouw zaagkloofmachine voor professioneel gebruik

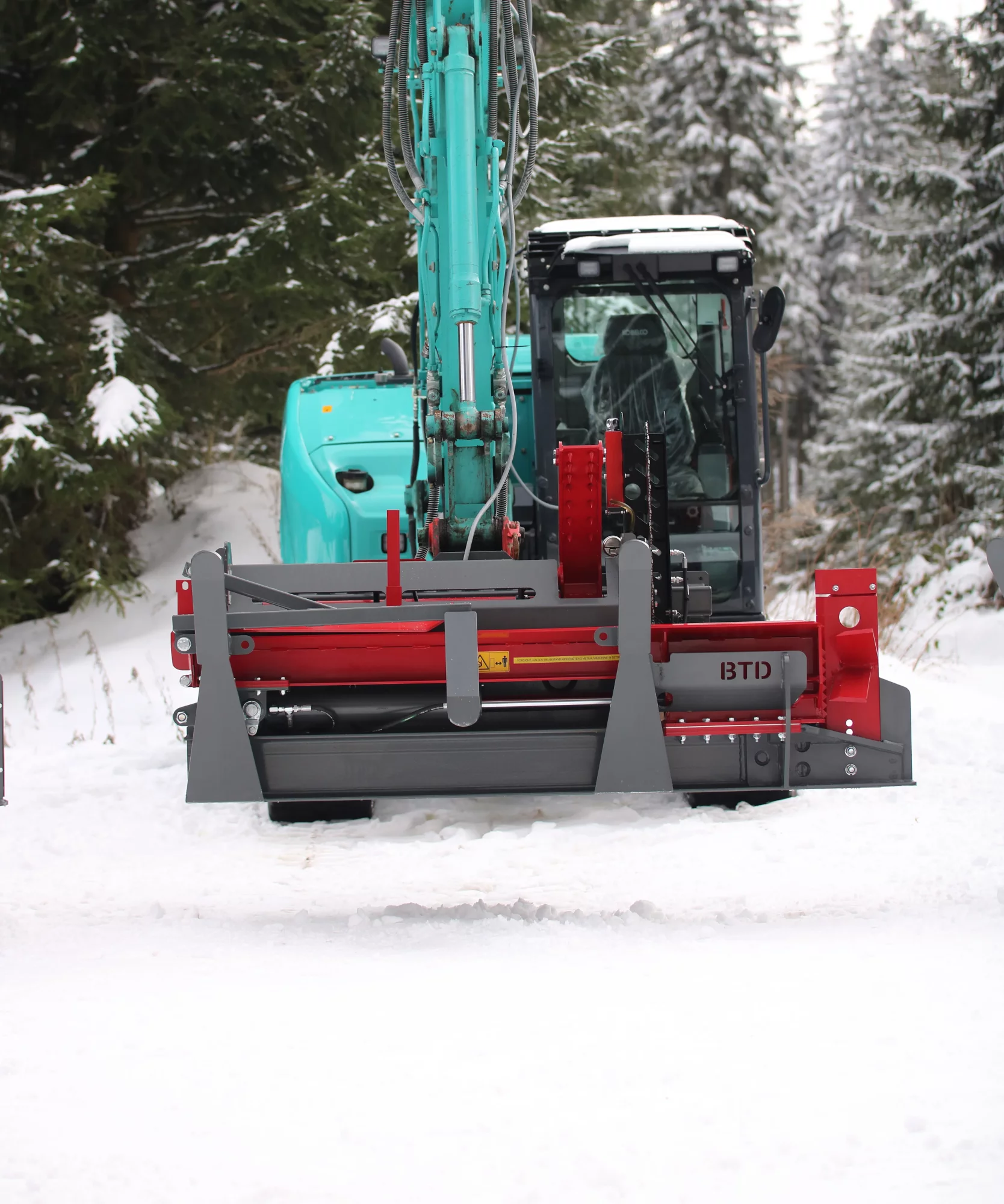

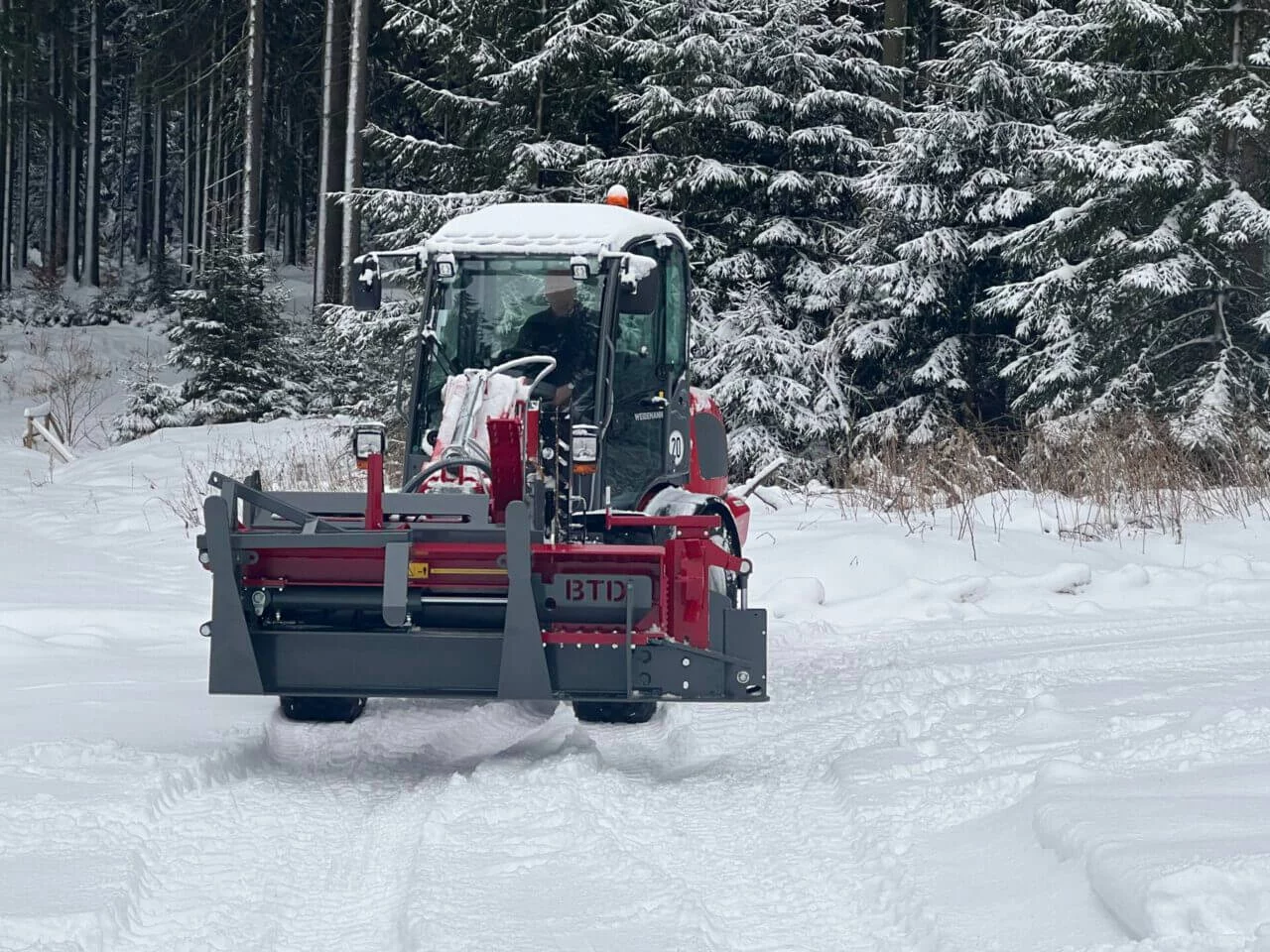

De BTD PROcompact is een compacte professionele zaagkloofmachine voor het efficiënt verwerken van rondhout. Dankzij het compacte ontwerp is de machine uitstekend inzetbaar met kleinere en lichtere basisvoertuigen, zoals mini-shovels, mini-graafmachines en compacte tractoren.
Met een capaciteit van ca. 3–5 m³ per uur, een stamdiameter van 15–40 cm en een kloofkracht van 13–15 ton combineert de PROcompact compacte afmetingen met professionele prestaties. Ideaal voor werkzaamheden op locaties waar ruimte, flexibiliteit en efficiënt werken belangrijk zijn.
Tot 15 ton kloofkracht
Verwerkingscapaciteit tot 5 m³ per uur
Geschikt voor stammen tot 40cm diameter en 4 meter lengte
Mechanisch verstelbare messen
Eenvoudig te bedienen door één persoon
De PROcompact kan worden afgestemd op verschillende toepassingen en gewenste formaten brandhout. Naast de standaarduitrusting zijn verschillende kloofmessen en technische opties beschikbaar. Hieronder vindt u een overzicht van de kloofmogelijkheden, afkortlengtes, hydrauliek, besturing, bediening en andere belangrijke technische functies van de PROcompact.
Verschillende kloofmessen voor het gewenste brandhoutformaat
Sneller zagen en kloven bij kortere zaaglengtes
Traploos instelbare afkortlengte van 23–50 cm
Aankoppeling via hydraulisch systeem van het basisvoertuig
PLC-besturing met display en draadloze bediening
Stampositionering en kloven geïntegreerd in één systeem
Technische gegevens van de PROcompact
Voor grotere stukken brandhout is de PROcompact optioneel uit te rusten met een 4-voudig kloofmes. Hiermee wordt iedere houtschijf in vier delen gekloofd.
Het kloofmes is handmatig verstelbaar en wordt met een penvergrendeling in de gewenste positie vastgezet.
Optioneel verkrijgbaar voor de PROcompact.
Het 6-voudige kloofmes verdeelt iedere houtschijf in zes delen en is geschikt voor een efficiënte verwerking van brandhout naar een praktisch formaat.
Het kloofmes is handmatig verstelbaar en wordt met een penvergrendeling in de gewenste positie vastgezet.
Standaard uitgevoerd op de PROcompact.
Het 8-voudige kloofmes verdeelt iedere houtschijf in acht delen en is geschikt wanneer fijner gekloofd brandhout gewenst is.
Het kloofmes is handmatig verstelbaar en wordt met een penvergrendeling in de gewenste positie vastgezet.
Optioneel verkrijgbaar voor de PROcompact.
Met de SHORT/LONG-functie kan de PROcompact worden afgestemd op de gewenste brandhoutlengte. Via de bediening wordt eenvoudig gekozen tussen de SHORT- en LONG-modus.
Bij zaaglengtes van 23 tot 35 cm kan de machinecyclus worden geoptimaliseerd. Hierdoor kan de PROcompact, afhankelijk van de ingestelde zaaglengte, circa 20% sneller werken.
Praktische instelling via de Siemens LOGO!-besturing.
De gewenste afkortlengte van het brandhout is eenvoudig via de bediening in te stellen van 23 tot 50 cm. Zo kan de PROcompact snel worden aangepast aan verschillende gewenste houtlengtes.
De ingestelde afkortlengte wordt weergegeven op het Siemens LOGO!-display. Voor afwijkende houtmaten kan de instelling eenvoudig worden aangepast.
Flexibel instelbaar voor verschillende lengtes brandhout.
De PROcompact is uitgerust met een specifiek door BTD ontwikkeld hydraulisch verdeelblok (manifold). Hierin zijn de hydraulische functies, begrenzingen en instellingen geïntegreerd.
De hydrauliek wordt vooraf door BTD ingesteld en afgestemd op de machine. Hierdoor kan de PROcompact na aansluiting op het geschikte basisvoertuig direct worden ingezet.
Robuuste techniek, ontwikkeld voor betrouwbaar professioneel gebruik.
De BTD PROcompact is voorzien van een veilige en overzichtelijke PLC-besturing. De machine wordt bediend met een draadloze afstandsbediening met twee joysticks, waarmee één persoon de belangrijkste machinefuncties kan aansturen.
Met één druk op de knop kan de automatische zaag-kloofcyclus worden gestart. Via het display kunnen onder andere de gewenste afkortlengte en het aantal te verwerken blokken worden ingesteld.
De automatische machinefuncties zijn beveiligd, zodat onbedoelde of foutieve bediening niet direct tot ongewenste machinebewegingen leidt.
Standaard draadloze bediening met automatische zaag-kloofcyclus.
De PROcompact wordt standaard bediend met een draadloze afstandsbediening met twee joysticks. Hiermee kan één persoon de belangrijkste functies van de zaagkloofmachine eenvoudig en overzichtelijk bedienen.
De joystickbediening maakt het mogelijk om de machinefuncties nauwkeurig aan te sturen zonder voortdurend naast de machine te hoeven staan. Dit geeft de gebruiker meer bewegingsvrijheid en draagt bij aan een efficiënt werkproces.
Eenvoudige en intuïtieve bediening door één persoon.
Bij de BTD machines noemen we de complete beweegbare constructie waarop de stam rust het persblok. Dit persblok wordt aangedreven door een hydraulische cilinder en combineert meerdere functies binnen het zaag- en kloofproces.
Het persblok positioneert de stam tijdens het verwerken en ondersteunt het gecontroleerd doorvoeren en kloven van het hout. Hierdoor kan de machine efficiënt en nauwkeurig werken.
De PROcompact is standaard uitgevoerd met een persblok geschikt voor 3 meter stamlengte.
De PROcompact is standaard geschikt voor stammen tot 3 meter lengte. Voor het verwerken van langere stammen kan de machine optioneel worden uitgerust met een opklapbare verlenging.
Met deze verlenging kunnen stammen tot 4 meter lengte worden verwerkt. De verlenging is geïntegreerd in de machine en kan worden opgeklapt wanneer deze niet nodig is.
Optioneel verkrijgbaar voor de PROcompact – voor stamlengtes tot 4 meter.
Hieronder vindt u de belangrijkste technische specificaties van de BTD PROcompact.
| Kenmerk | Specificatie |
| Kloofkracht | 13–15 ton |
| Stamdiameter | 15–40 cm |
| Opname stamlengte | max. 3 meter, 4 meter optioneel |
| Afkortlengte | 23–50 cm |
| SHORT/LONG | 23–35 cm |
| Capaciteit | ca. 3–5 m³/uur |
| Kloofmes standaard | 6-voudig |
| Kloofmessen optioneel | 4- en 8-voudig |
| Mesverstelling | Mechanisch |
| Hydraulisch debiet | min. 35 l/min, begrensd |
| Hydraulische druk | 210–250 bar |
| Hydraulische aansluiting | 1/2″ druk + 1/2″ retour + 1/4″ lek |
| Aandrijving | Hydraulisch via het hydraulische systeem van het basisvoertuig |
| Besturing | PLC met display |
| Draadloze bediening | 2 joysticks + cyclusknop |
| Elektrische aansluiting besturing | 3-polig, 12 Vdc / 10 A; 24 Vdc optioneel |
| Bediening | 1 persoon |
| Geschikte basisvoertuigen | Minigraafmachines, minishovels en andere geschikte compacte basisvoertuigen |
| Gewicht zonder opties | ca. 805 kg |
Bekijk de uitgebreide technische specificaties naast elkaar, waaronder capaciteit, hydrauliek, houtverwerking, besturing, kloofsysteem, constructie en zaagtechniek.
Bekijk en vergelijk alle uitgebreide technische specificaties →
Welke voertuigen zijn geschikt voor een BTD aanbouw zaagkloofmachine? Belangrijk zijn hydraulisch debiet, werkdruk, hefvermogen, stabiliteit en een passende mechanische koppeling. De PROcompact heeft minimaal 35 l/min nodig, PROcompact-S en PROplus minimaal 55 l/min. Afhankelijk van het model zijn onder andere tractoren, shovels, telescoopladers, graafmachines en compacte loaders geschikt.
BTD PROcompact, PROcompact-S en PROplus verschillen vooral in hydrauliekbehoefte, productiecapaciteit, kloofkracht en maximale stamdiameter. De PROcompact heeft minimaal 35 l/min nodig en verwerkt stammen tot circa 40 cm, de PROcompact-S minimaal 55 l/min en eveneens tot circa 40 cm. De PROplus heeft minimaal 55 l/min nodig, verwerkt stammen tot circa 45 cm en levert met 16–20 ton de hoogste kloofkracht. De productiecapaciteit ligt respectievelijk rond 3–5, 4–7 en 4–9 m³/u.
Het kloofmes bepaalt in belangrijke mate hoe het hout wordt verdeeld en hoe efficiënt de beschikbare kloofkracht wordt benut. BTD biedt afhankelijk van het model verschillende opties, waaronder 4-, 6-, 8- en 12-voudige kloofmessen. De PROcompact wordt standaard geleverd met een 6-voudig mes, de PROcompact-S met een 8-voudig mes en de PROplus met een 6-voudig mes. De juiste keuze hangt af van houtsoort, stamdiameter, gewenste blokgrootte en productiecapaciteit.
Bij BTD zaagkloofmachines kan de afkortlengte worden ingesteld van 23 tot 50 cm, in stappen van 1 cm. Bij korte brandhoutlengtes kan de SHORT/LONG-functie de slag van de kloofcilinder verkorten en de werkcyclus efficiënter maken. De beschikbaarheid hangt af van het model en de uitvoering; bij de PROcompact-S is SHORT/LONG standaard.
