Specificaties van BTD Technics zaagkloofmachines

BTD Technics ontwikkelt professionele zaagkloofmachines voor intensief en veelzijdig gebruik. Op deze pagina vergelijkt u de technische specificaties van de PROcompact, PROcompact-S, PROplus en de mobiele TrailerPlus-M.

De PROcompact, PROcompact-S en PROplus zijn aanbouwmachines die hydraulisch worden aangedreven door een geschikt basisvoertuig. De TrailerPlus-M is een zelfstandige mobiele zaagkloofmachine met eigen aandrijving en hydraulisch systeem.

De specificaties zijn per onderdeel gegroepeerd, zodat u de verschillen tussen de vier modellen eenvoudig kunt vergelijken.

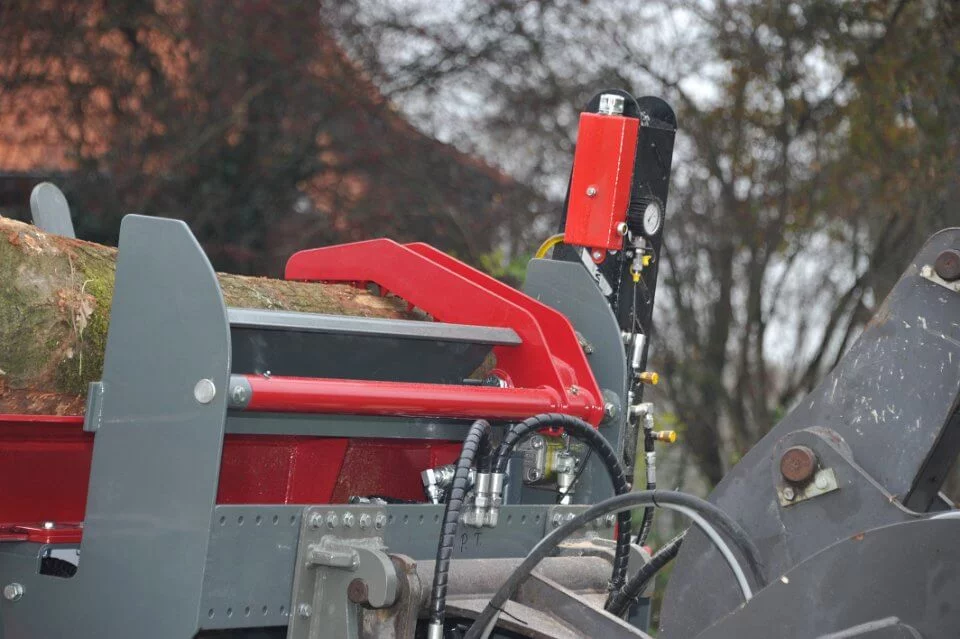

Zijaanzicht van een BTD-zaagkloofmachine met een houtstam in invoerpositie; hydrauliekslangen en bedieningseenheid zijn zichtbaar op de achtergrond.

Vergelijk hieronder de vier BTD-zaagkloofmachines per technisch onderdeel.

Prestaties & standaarduitrusting

Standaarduitrusting
PROcompact
Inclusief 6-voudig kloofmes
PROcompact-S
Inclusief 8-voudig kloofmes, verlenging voor stammen tot 4 meter en SHORT/LONG
PROplus
Inclusief 6-voudig kloofmes
TrailerPlus-M
Basis PROplus, inclusief 8-voudig kloofmes, SHORT/LONG, geïntegreerde stamlift, eigen motorisch-hydraulische aandrijving en brede zwenkbare afvoerband
Capaciteit
PROcompact
ca. 3–5 m³/uur
PROcompact-S
ca. 4–7 m³/uur
PROplus
ca. 4–9 m³/uur
TrailerPlus-M
ca. 5–10 m³/uur
Kloofkracht
PROcompact
13–15 ton
PROcompact-S
13–15 ton
PROplus
16–20 ton
TrailerPlus-M
max. 20 ton

Hydrauliek & aandrijving

Aandrijving
PROcompact
Hydraulisch vanaf basisvoertuig
PROcompact-S
Hydraulisch vanaf basisvoertuig
PROplus
Hydraulisch vanaf basisvoertuig
TrailerPlus-M
Briggs & Stratton Vanguard 40 pk EFI met elektrische start en eigen hydraulisch triple-pompsysteem
Benodigd hydraulisch debiet
PROcompact
min. 35 l/min
PROcompact-S
min. 55 l/min
PROplus
min. 55 l/min
TrailerPlus-M
Niet van toepassing – eigen hydraulisch systeem
Hydraulische druk
PROcompact
210–250 bar, retour max. 25 bar
PROcompact-S
210–250 bar, retour max. 25 bar
PROplus
210–250 bar, retour max. 25 bar
TrailerPlus-M
Eigen systeem, maximale werkdruk 250 bar
Hydrauliektank
PROcompact
Via basisvoertuig
PROcompact-S
Via basisvoertuig
PROplus
Via basisvoertuig
TrailerPlus-M
100 liter, netto werkvolume 70 liter, voorzien van microfijnfilter
Brandstoftank
PROcompact
Niet van toepassing
PROcompact-S
Niet van toepassing
PROplus
Niet van toepassing
TrailerPlus-M
40 liter benzine

Houtverwerking

Type hout
PROcompact
Rondhout, niet voorgespleten
PROcompact-S
Rondhout, niet voorgespleten
PROplus
Rondhout, niet voorgespleten
TrailerPlus-M
Rondhout, niet voorgespleten
Stamdiameter
PROcompact
15–40 cm
PROcompact-S
15–40 cm
PROplus
15–45 cm
TrailerPlus-M
15–45 cm
Opname stamlengte
PROcompact
max. 3 m – 4 m optioneel
PROcompact-S
max. 4 m
PROplus
max. 3 m – 4 m optioneel
TrailerPlus-M
max. 5 m
Afkortlengte
PROcompact
23–50 cm via displaypaneel of mechanisch verstelbare afstandhouder
PROcompact-S
23–50 cm via displaypaneel of mechanisch verstelbare afstandhouder
PROplus
23–50 cm via displaypaneel of mechanisch verstelbare afstandhouder
TrailerPlus-M
23–50 cm via displaypaneel of mechanisch verstelbare afstandhouder
Staminvoer
PROcompact
Via basisvoertuig / invoerconstructie doormiddel van opnamelepels
PROcompact-S
Via basisvoertuig / invoerconstructie doormiddel van opnamelepels
PROplus
Via basisvoertuig / invoerconstructie doormiddel van opnamelepels
TrailerPlus-M
Geïntegreerde hydraulische stamlift met 3 lepels, geschikt voor stammen tot 5 m

Besturing & bediening

Besturing
PROcompact
PLC met display
PROcompact-S
PLC met display
PROplus
PLC met display
TrailerPlus-M
PLC met display, zwenkbare bedieningsconsole / hydromechanische bediening
Bediening
PROcompact
Draadloos, handbediening met 2 joysticks en automatische cyclus
PROcompact-S
Draadloos, handbediening met 2 joysticks en automatische cyclus
PROplus
Draadloos, handbediening met 2 joysticks en automatische cyclus
TrailerPlus-M
Direct bekabelde zaagklooffuncties handmatig via 2 joysticks; automatische cyclus via drukknop/lamp
SHORT/LONG
PROcompact
Optioneel
PROcompact-S
Standaard
PROplus
Optioneel
TrailerPlus-M
Standaard

Kloofsysteem

Kloofmessen
PROcompact
6-voudig standaard; 4- en 8-voudig optioneel en uitwisselbaar. Handmatig verstelbaar.
PROcompact-S
8-voudig standaard; 4- en 6-voudig optioneel en uitwisselbaar. Handmatig verstelbaar.
PROplus
6-voudig standaard; 4-, 8- en 12-voudig optioneel en uitwisselbaar. Hydraulisch verstelbaar.
TrailerPlus-M
8-voudig standaard; 4-, 6- en 12-voudig optioneel en uitwisselbaar. Hydraulisch verstelbaar.

Constructie & afmetingen

Constructie en coating
PROcompact
8 mm plaatstaal, gezandstraald, 2x gepoedercoat met primer en aflak, ca. 70 µm.
PROcompact-S
8 mm plaatstaal, gezandstraald, 2x gepoedercoat met primer en aflak, ca. 70 µm.
PROplus
10 mm plaatstaal, gezandstraald, 2x gepoedercoat met primer en aflak, ca. 70 µm.
TrailerPlus-M
Robuuste trailerconstructie met PROplus basis. Gezandstraald, 2x gepoedercoat met primer en aflak, ca. 70 µm.
Gewicht
PROcompact
805 kg
PROcompact-S
870 kg
PROplus
1130 kg
TrailerPlus-M
2500 kg; toegestane totale massa 3000 kg
Afmetingen (l × b × h)
PROcompact
1,40 × 2,45 × 1,30 m
PROcompact-S
1,40 × 2,45 × 1,30 m
PROplus
1,45 × 2,55 × 1,35 m
TrailerPlus-M
5,98 × 1,70 × 2,95 (3,25) m
Mobiliteit
PROcompact
Via basisvoertuig
PROcompact-S
Via basisvoertuig
PROplus
Via basisvoertuig
TrailerPlus-M
Wegtoegelaten aanhangerchassis, rijsnelheid 80 km/h

Zaagtechniek

Zaagbladtype
PROcompact
Harvester Industrial
PROcompact-S
Harvester Industrial
PROplus
Harvester Industrial
TrailerPlus-M
Harvester Industrial
Zaagbladlengte
PROcompact
64 cm
PROcompact-S
64 cm
PROplus
64 cm
TrailerPlus-M
64 cm
Kettingsteek
PROcompact
0,404″
PROcompact-S
0,404″
PROplus
0,404″
TrailerPlus-M
0,404″
Kettingsnelheid
PROcompact
max. 20,5 m/s (9,3 kW)
PROcompact-S
max. 20,5 m/s (14,4 kW)
PROplus
max. 20,5 m/s (14,4 kW)
TrailerPlus-M
max. 20,5 m/s (14,4 kW)
Kettingsmering
PROcompact
1 liter, spaarzaam met automatische kettingsmering
PROcompact-S
1 liter, spaarzaam met automatische kettingsmering
PROplus
1 liter, spaarzaam met automatische kettingsmering
TrailerPlus-M
1 liter, spaarzaam met automatische kettingsmering
Hout afvoer
PROcompact
Vrije willekeurige uitstort
PROcompact-S
Vrije willekeurige uitstort
PROplus
Vrije willekeurige uitstort
TrailerPlus-M
5 m hydraulische afvoerband, maximale storthoogte ca. 2,8 m, zwenkbaar +15°/-15°
