Mechanisch – Hydraulisch – Elektrisch

Mechanisch aanbouwmachines

De machines van BTD Technics zijn mechanisch robuust uitgevoerd en ontworpen voor professioneel gebruik onder zware omstandigheden. Kwetsbare onderdelen zoals cilinders, slangen, sensoren en scharnierpunten zijn zoveel mogelijk beschermd gemonteerd.

De PROcompact, PROcompact-S en PROplus worden mechanisch gekoppeld aan het basisvoertuig. Hiervoor wordt gebruikgemaakt van twee platte, boutbare lasplaten met sleufgaten. De platen kunnen met steekafstanden van 5 cm aan de machine worden gemonteerd en voorzien worden van voertuigspecifieke aankoppelhaken.

Voor mobiele kranen is als optie een aanbouwframe leverbaar. Bij kleinere snelwisselsystemen, zoals CW10 en kleiner, kan afhankelijk van de toepassing vaak rechtstreeks gebruik worden gemaakt van geschikte aanlashaken.

Mechanische constructie van de PROplus zaagkloofmachine

Mechanisch mobiele machine

De TrailerPlus-M van BTD Technics is opgebouwd als zelfstandige mobiele productie-eenheid op een wegtoegelaten aanhangerchassis. Hierdoor is geen mechanische aankoppeling aan een hydraulisch basisvoertuig nodig voor de aandrijving van de zaagkloofmachine.

De TrailerPlus-M combineert de zaag- en klooftechniek van de PROplus met een geïntegreerde staminvoer, eigen aandrijving, hydraulisch systeem en afvoerband op één robuuste mobiele constructie.

BTD TrailerPlus-M mobiele zaagkloofmachine in transportopstelling achter een personenauto

Hydraulisch

Voor een goede werking moet het basisvoertuig beschikken over een continue hydraulische druktoevoer (P), een retouraansluiting (T) en een directe lekolieleiding (L) naar tank. De minimale volumestroom bedraagt 35 l/min voor de PROcompact en 55 l/min voor de PROcompact-S en PROplus, bij een werkdruk van circa 210–250 bar. De maximale retourdruk bedraagt 25 bar. De aansluitmaten zijn P/T 1/2″ en L 1/4″ voor PROcompact en PROcompact-S, en P/T 3/4″ en L 1/4″ voor PROplus.

De machines van BTD Technics zijn voorzien van een hydraulische BTD-Manifold (verdeler). Het grote voordeel hiervan is dat alle functionaliteit geïntegreerd is in één behuizing. Deze eenvoud reduceert het aantal hydraulische aansluitingen tot een minimum en draagt bij aan een hoge bedrijfszekerheid en lage energieverliezen. De manifold is beschermd gemonteerd en er zijn geen losse, onbeschermde ventielen rondom de machine.
De hydraulische BTD-Manifold is standaard uitgerust met geïntegreerde maximale debiet- en drukbegrenzing. Hierdoor zijn aan voertuigzijde geen extra voorzieningen nodig en wordt schade aan het hydraulisch systeem voorkomen.
Door de opbouw van de hydraulische BTD-Manifold blijft de werking van de machine stabiel bij wisselende olietemperaturen.
Alle hydraulische componenten zijn ruim gedimensioneerd. De cilinders zijn geschikt voor drukken tot 320 bar, om ook bij piekbelastingen en langdurig gebruik een betrouwbare werking te garanderen.

Hydraulisch verdeelblok met aansluitingen

Elektrisch aanbouwmachines

De PROcompact, PROcompact-S en PROplus van BTD Technics zijn elektrisch eenvoudig en veilig opgebouwd, met optimale mechanische afscherming van de elektrische en elektronische componenten.

Enkele kenmerken:

Draadloze bediening vanuit het basisvoertuig. Voeding van de bediening via een sigarettenaanstekerplug (12 Vdc, 24 Vdc optioneel) met bevestiging via kleefmagneet. De besturingskast wordt aangesloten via een 3-polige stekker (12 Vdc/10A, 24 Vdc optioneel).
Geen bekabeling benodigd tussen de bediening in de cabine en de machine.
Optimale afscherming van alle besturingscomponenten.

Elektrisch mobiele machine

De TrailerPlus-M van BTD Technics is ontwikkeld voor eenvoudig en efficiënt werken en voorzien van een draaibaar bedieningspaneel met twee joysticks. Hierdoor kan de bediening optimaal worden afgestemd op de werkpositie en het zicht op de machine.

Alle belangrijke zaag- en klooffuncties zijn overzichtelijk vanuit het bedieningspaneel te bedienen, waaronder:

handmatige bediening van alle zaag- en klooffuncties;
automatische zaag- en kloofcyclus;
instelbare zaaglengte;
SHORT/LONG-functie aan/uit;
noodstop en resetfunctie voor het veiligheidscircuit.

Daarnaast zijn de volgende nevenfuncties hydraulisch proportioneel bedienbaar:

stamheffer;
transport en zwenken van de afvoerband;
openen en sluiten van het veiligheidshek.

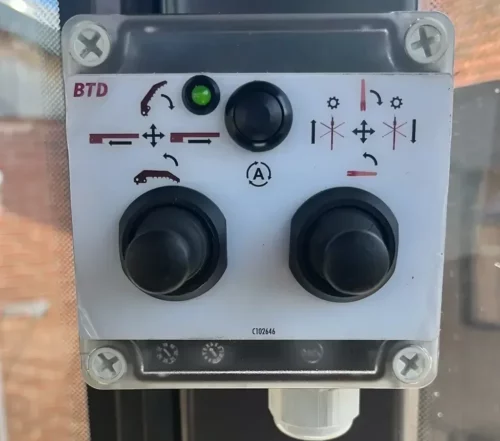

Bedieningspaneel en hydraulische bediening van de BTD TrailerPlus-M
