PROcompact-S

Der schnelle und kompakte Anbau-Sägespaltautomat
für den professionellen Einsatz

Spezifikationen
BTD houtklover bevestigd aan een loader, opgesteld op een terrein met stapels boomstammen op de achtergrond
Spezifikationen

Die PROcompact-S – kompakt gebaut für höhere Leistung

Die PROcompact-S ist der leistungsstarke und schnelle Anbau-Sägespaltautomat für Profis, die eine kompakte Maschine mit einer höheren Verarbeitungskapazität kombinieren möchten. Die Maschine wurde für Trägerfahrzeuge mit ausreichender Hydraulikleistung entwickelt und eignet sich unter anderem für Midi-Bagger, Hoflader, Radlader, Traktoren und vergleichbare Fahrzeuge.

Mit einer Kapazität von ca. 4–7 m³ pro Stunde und einer serienmäßigen Stammlänge von 4 Metern bietet die PROcompact-S hohe Leistung, ohne den kompakten Charakter der PROcompact-Serie zu verlieren.

Broschüre anfordernVorführung ansehen

Erleben Sie die Maschine im Einsatz

PROcompact-S: Hauptmerkmale

  • Produktionskapazität: ca. 4–7 m³ pro Stunde
  • Stammdurchmesser: 15–40 cm
  • Max. Stammlänge: 4 m serienmäßig
  • Schnittlänge: 23–50 cm
  • Spaltkraft: 13–15 Tonnen
  • Hydraulikvolumenstrom: ab 55 l/min, begrenzt
  • Mechanische Messerverstellung: 8-fach-Spaltmesser serienmäßig
  • PLC-Steuerung mit Display für eine übersichtliche Bedienung
  • Funkfernbedienung mit zwei Joysticks und Zyklustaste
  • Ein-Personen-Bedienung für einen effizienten Arbeitsablauf

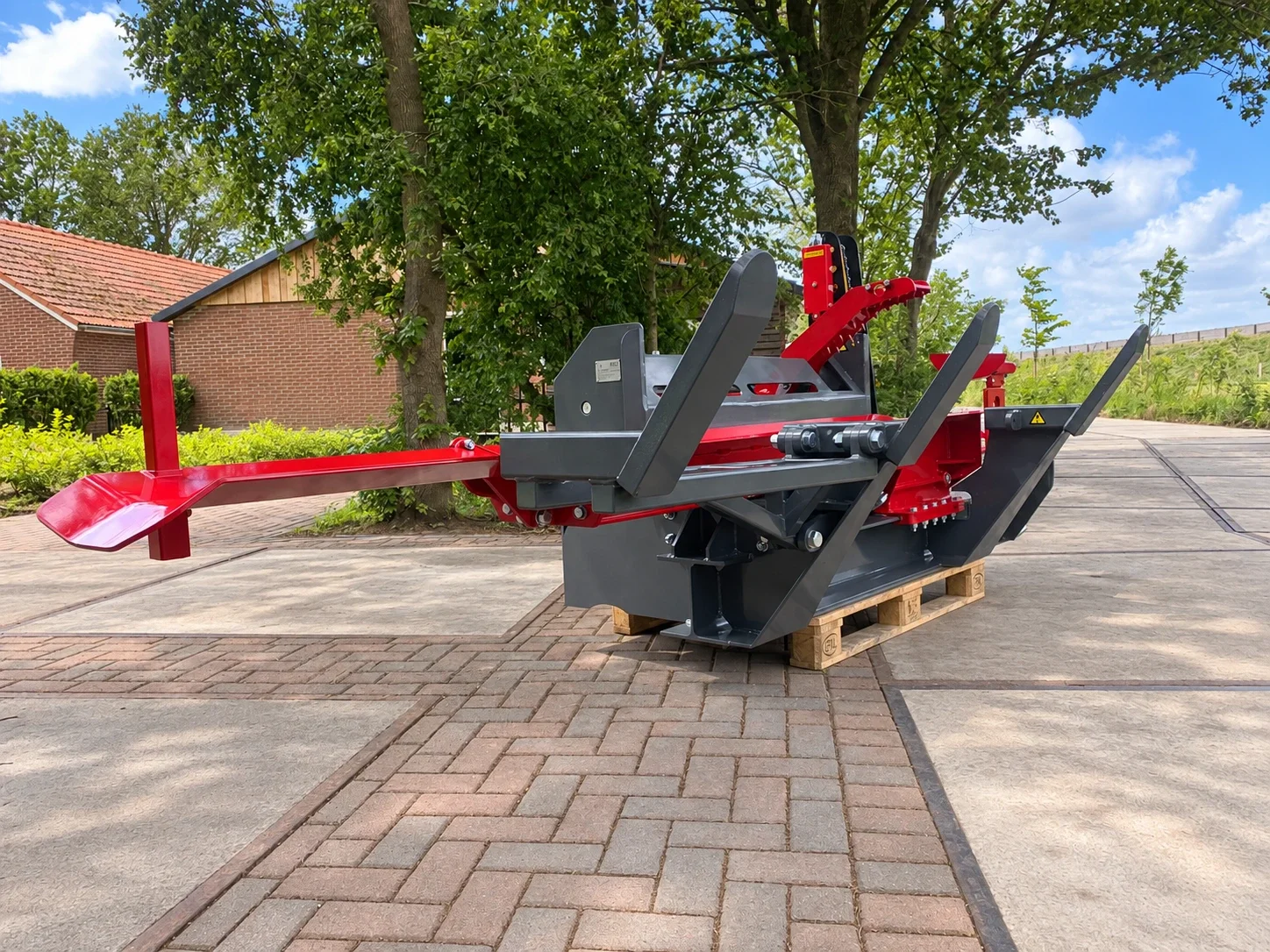

BTD PROcompact-S professionele aanbouw-zaagkloofmachine

Was macht die PROcompact-S einzigartig?

Ausführungen und technische Möglichkeiten

Die PROcompact-S kann an unterschiedliche Anwendungen und gewünschte Brennholzformate angepasst werden. Die Maschine ist serienmäßig mit einem 8-fach-Spaltmesser ausgestattet, für Stämme bis 4 Meter Länge geeignet und verfügt über die SHORT/LONG-Funktion für schnelleres Sägen und Spalten bei kürzeren Schnittlängen.

Zusätzlich sind ein 4-fach- und ein 6-fach-Spaltmesser optional erhältlich. Nachfolgend finden Sie eine Übersicht über die Spaltmöglichkeiten, Schnittlängen, Hydraulik, Steuerung, Bedienung und weitere wichtige technische Funktionen der PROcompact-S.

Spaltmesser

Verschiedene Spaltmesser für das gewünschte Brennholzformat

SHORT/LONG

Schnelleres Sägen und Spalten bei kürzeren Schnittlängen

Schnittlänge

Stufenlos einstellbare Schnittlänge von 23–50 cm

Hydraulik

Anschluss über das Hydrauliksystem des Trägerfahrzeugs

Steuerung & Bedienung

PLC-Steuerung mit Display und Funkfernbedienung

Pressblock

Stammpositionierung und Spalten in einem System integriert

Technische Daten

Technische Daten der PROcompact-S

4-fach-Spaltmesser

Für größere Brennholzstücke kann die PROcompact-S optional mit einem 4-fach-Spaltmesser ausgestattet werden. Damit wird jede Holzscheibe in vier Teile gespalten.

Das Spaltmesser ist manuell verstellbar und wird mit einer Bolzenverriegelung in der gewünschten Position fixiert.

Optional für die PROcompact-S erhältlich.

4-voudig verstelbaar kloofmes voor de BTD PROcompact-S zaagkloofmachine

6-fach-Spaltmesser

Das 6-fach-Spaltmesser teilt jede Holzscheibe in sechs Teile und eignet sich für die effiziente Verarbeitung von Brennholz in ein praktisches Format.

Das Spaltmesser ist manuell verstellbar und wird mit einer Bolzenverriegelung in der gewünschten Position fixiert.

Optional für die PROcompact-S erhältlich.

6-voudig verstelbaar kloofmes voor de BTD PROcompact-S zaagkloofmachine

8-fach-Spaltmesser

Das 8-fach-Spaltmesser teilt jede Holzscheibe in acht Teile und eignet sich, wenn feiner gespaltenes Brennholz gewünscht ist.

Das Spaltmesser ist manuell verstellbar und wird mit einer Bolzenverriegelung in der gewünschten Position fixiert.

Serienmäßig bei der PROcompact-S.

8-voudig verstelbaar kloofmes voor de BTD PROcompact-S zaagkloofmachine

SHORT/LONG-Modus für höhere Verarbeitungsgeschwindigkeit

Mit der SHORT/LONG-Funktion kann die PROcompact-S auf die gewünschte Brennholzlänge abgestimmt werden. Über die Steuerung kann einfach zwischen dem SHORT- und LONG-Modus gewählt werden.

Bei Schnittlängen von 23 bis 35 cm kann der Maschinenzyklus optimiert werden. Dadurch kann die PROcompact-S, abhängig von der eingestellten Schnittlänge, ca. 20 % schneller arbeiten.

Serienmäßig bei der PROcompact-S und einfach über die Siemens LOGO!-Steuerung einstellbar.

Schnittlänge einfach einstellbar

Die gewünschte Schnittlänge des Brennholzes lässt sich über die Steuerung einfach von 23 bis 50 cm einstellen. Dadurch kann die PROcompact-S schnell an unterschiedliche gewünschte Brennholzlängen angepasst werden.

Die eingestellte Schnittlänge wird auf dem Siemens LOGO!-Display angezeigt. Für abweichende Holzmaße lässt sich die Einstellung einfach anpassen.

Flexibel einstellbar für unterschiedliche Brennholzlängen.

Door BTD ontwikkeld hydraulisch verdeelblok van de PROcompact zaagkloofmachine

Eigene BTD-Hydraulikentwicklung

Die PROcompact-S ist mit einem speziell von BTD entwickelten Hydraulik-Steuerblock (Manifold) ausgestattet. Darin sind die hydraulischen Funktionen, Begrenzungen und Einstellungen integriert.

Die Hydraulik wird von BTD werkseitig eingestellt und auf die Maschine abgestimmt. Dadurch kann die PROcompact-S nach dem Anschluss an ein geeignetes Trägerfahrzeug direkt eingesetzt werden.

Robuste Technik, entwickelt für den zuverlässigen professionellen Einsatz.

Door BTD ontwikkeld hydraulisch verdeelblok van de PROcompact zaagkloofmachine

BTD-Maschinensteuerung

Die PROcompact-S ist mit einer sicheren und übersichtlichen SPS-Steuerung ausgestattet. Die Maschine wird über eine Funkfernbedienung mit zwei Joysticks bedient, mit der eine Person die wichtigsten Maschinenfunktionen steuern kann.

Mit einem Druck auf die Taste kann der automatische Säge-Spaltzyklus gestartet werden. Über das Display können unter anderem die gewünschte Schnittlänge und die Anzahl der zu verarbeitenden Holzabschnitte eingestellt werden.

Die automatischen Maschinenfunktionen sind abgesichert, sodass eine unbeabsichtigte oder fehlerhafte Bedienung nicht unmittelbar zu unerwünschten Maschinenbewegungen führt.

Serienmäßige Funkfernbedienung mit automatischem Säge-Spaltzyklus.

PLC-besturing van BTD PROcompact automatische zaagkloofmachine

Funkfernbedienung mit Joysticks

Die PROcompact-S wird serienmäßig über eine Funkfernbedienung mit zwei Joysticks bedient. Damit kann eine Person die wichtigsten Funktionen des Sägespaltautomaten einfach und übersichtlich steuern.

Mit den Joysticks lassen sich die Maschinenfunktionen präzise steuern, während der Bediener Bewegungsfreiheit behält und den Arbeitsablauf gut im Blick hat.

Einfache und intuitive Bedienung durch eine Person.

Afstandsbediening voor BTD zaagkloofmachines

Pressblock mit Positionier- und Spaltfunktion

Bei den BTD-Maschinen bezeichnen wir die komplette bewegliche Konstruktion, auf der der Stamm liegt, als Pressblock. Dieser Pressblock wird von einem Hydraulikzylinder angetrieben und vereint mehrere Funktionen innerhalb des Säge- und Spaltprozesses.

Der Pressblock positioniert den Stamm während der Verarbeitung und unterstützt den kontrollierten Vorschub und das Spalten des Holzes. Dadurch kann die Maschine effizient und präzise arbeiten.



Persblok met positioneer- en klooffunctie van de BTD PROcompact zaagkloofmachine

Klappbare Verlängerung für längere Stämme

Die PROcompact-S ist serienmäßig mit einer klappbaren Verlängerung für die Verarbeitung längerer Stämme ausgestattet.

Damit können Stämme bis zu einer Länge von 4 Metern verarbeitet werden. Die Verlängerung ist in die Maschine integriert und kann eingeklappt werden, wenn sie nicht benötigt wird.

Beim Transport auf öffentlichen Straßen bleibt die Gesamtbreite der Maschine dadurch auf 2,45 Meter begrenzt.

Serienmäßig bei der PROcompact-S – für Stammlängen bis 4 Meter.

Opklapbare verlenging voor 4 meter lange stammen op de BTD PROcompact zaagkloofmachine

Technische Daten

Nachfolgend finden Sie die wichtigsten technischen Daten der BTD PROcompact-S.

PROcompact-S

Merkmal Spezifikation
Spaltkraft 13–15 Tonnen
Stammdurchmesser 15–40 cm
Stammlänge max. 4 Meter, Verlängerung serienmäßig enthalten
Schnittlänge 23–50 cm
SHORT/LONG 23–35 cm
Kapazität ca. 4–7 m³/Std.
Spaltmesser serienmäßig 8-fach
Spaltmesser optional 4- und 6-fach
Messerverstellung Mechanisch
Hydraulikvolumenstrom min. 55 l/min, begrenzt
Hydraulikdruck 210–250 bar
Hydraulikanschluss 1/2″ Druck + 1/2″ Rücklauf + 1/4″ Lecköl
Antrieb Hydraulisch über das Hydrauliksystem des Trägerfahrzeugs
Steuerung PLC mit Display
Funkfernbedienung 2 Joysticks + Zyklustaste
Elektrischer Anschluss der Steuerung 3-polig, 12 VDC / 10 A; 24 VDC optional
Bedienung 1 Person
Geeignete Trägerfahrzeuge Midi-Bagger, Hoflader, Radlader, Traktoren und andere geeignete Trägerfahrzeuge mit ausreichender Hydraulikleistung
Gewicht ohne Optionen ca. 870 kg

PROcompact, PROcompact-S und PROplus ausführlich vergleichen?

Vergleichen Sie die ausführlichen technischen Daten direkt miteinander, darunter Kapazität, Hydraulik, Holzverarbeitung, Steuerung, Spaltsystem, Konstruktion und Sägetechnik.

Alle ausführlichen technischen Daten ansehen und vergleichen →

Häufig gestellte Fragen zum BTD PROcompact-S

Welcher Traktor oder welches Trägerfahrzeug wird für einen Sägespaltautomaten benötigt?

Für einen BTD Anbau-Sägespaltautomaten muss das Trägerfahrzeug ausreichend Hydraulikleistung, Arbeitsdruck, Hubkraft und Stabilität bieten. Die PROcompact benötigt mindestens 35 l/min, PROcompact-S und PROplus mindestens 55 l/min. Je nach Modell liegt der erforderliche Arbeitsdruck bei etwa 210–250 bar. Ein druckarmer Rücklauf, eine Leckölleitung und eine passende mechanische Anbindung sind ebenfalls wichtig.


Schnittlänge einstellen bei Ihrem BTD Sägespaltautomaten

Bei BTD Sägespaltautomaten lässt sich die Schnittlänge je nach Anwendung zwischen 23 und 50 cm in 1-cm-Schritten einstellen. Bei kurzen Brennholzlängen kann die SHORT/LONG-Funktion den Hubweg des Spaltzylinders verkürzen und den Arbeitszyklus effizienter machen. Die Verfügbarkeit hängt vom Modell und von der Ausführung ab; bei der PROcompact-S gehört SHORT/LONG zur Serienausstattung.


Wie funktionieren Spaltmesser und welche Optionen gibt es bei einem BTD-Sägespaltautomaten?

Das Spaltmesser bestimmt, wie das Holz aufgeteilt wird und wie effizient die vorhandene Spaltkraft genutzt werden kann. Je nach BTD-Modell stehen 4-, 6-, 8- und 12-fach Spaltmesser zur Verfügung. Die PROcompact wird serienmäßig mit einem 6-fach Messer geliefert, die PROcompact-S mit einem 8-fach Messer und die PROplus mit einem 6-fach Messer. Die passende Wahl hängt von Holzart, Stammdurchmesser, Astigkeit und gewünschter Scheitgröße ab.


Wie viel Leistung wird für einen Anbau-Sägespaltautomaten benötigt?

Die benötigte Leistung eines Anbau-Sägespaltautomaten hängt vor allem von Hydraulikvolumenstrom, Arbeitsdruck, Hubkraft und Stabilität des Trägerfahrzeugs ab – nicht nur von der Motorleistung in PS. Der BTD PROcompact benötigt mindestens 35 l/min, PROcompact-S und PROplus mindestens 55 l/min. Der erforderliche Arbeitsdruck liegt je nach Modell ungefähr zwischen 210 und 250 bar.
